Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.
TS ISO 8528
TS ISO 9001-2008
CE
SZUTEST
2000/14/EC
| Model Adı | AJD 132 | ||
|---|---|---|---|
| Frekans (HZ) | 50 | ||
| Kullanılan Yakıt Tipi | Diesel | ||
| Motor Markası ve Modeli | JOHN DEERE - 4045HFG20 (122kW) | ||
| Alternatör Markası ve Modeli | Mecc Alte - ECP 34-1M/4 C | ||
| Kontrol Paneli Modeli | DSE 6120 | ||
| Kabin | AK 49 |
3 Faz Sayısı, 50 Hz, PF 0.8
Motor Özellikleri
Alternatör Özellikleri
Boyut ve Ağırlık
Standart Özellikler
| VOLTAJ | Standby Güç (ESP) | Prime Güç (PRP) | Standby Amper | ||
|---|---|---|---|---|---|
| kVA | kW | kVA | kW | ||
| 400/231 | 132 | 105.6 | 120 | 96.0 | 190.53 |
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
| Motor | JOHN DEERE | ||
|---|---|---|---|
| Motor Modeli | 4045HFG20 (122kW) | ||
| Silindir ve Tasarım | 4 cylinders - in line | ||
| Çap ve Strok | mm | 106 X 127 | |
| Toplam Silindir Hacmi | L | 4.5 | |
| Hava Emme | Turbo Charged and Air to Air AfterCooled | ||
| Sıkıştırma Oranı | 17.0:1 | ||
| Norminal Devir | d/dk | 1500 | |
| Yağ Kapasitesi | L | 20.5 | |
| Standby Güç (kW/HP) | 122/164 | ||
| Prime Güç (kW/HP) | 112/150 | ||
| Ceket Suyu Isıtıcı Adedi | |||
| 1 | |||
| Ceket Suyu Isıtıcı Gücü (Watt) | |||
| 750 | |||
| Kullanılan Yakıt Tipi | |||
| Diesel | |||
| Enjeksiyon ve Sistem Tipi | |||
| Direct Injection | |||
| Yakıt Pompası Tipi | |||
| Delphi DP100G | |||
| Governör Sistemi | |||
| Mechanic | |||
| Operasyon Voltajı (Vdc) | |||
| 12 Vdc | |||
| Batarya ve Kapasite (Miktar/Ah) | |||
| 1x66 | |||
| Soğutma Metodu | |||
| Water Cooled | |||
| Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt) | |||
| 9/23 | |||
| Hava Filtresi | |||
| Dry Type | |||
| Prime %100 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 28.3 | |||
| Prime %75 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 21.6 | |||
| Prime %50 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 15.1 | |||
| Üretici | Mecc Alte | |
|---|---|---|
| Alternatör Markası ve Modeli | ECP 34-1M/4 C | |
| Frekans (HZ) | Hz | 50 |
| Güç (kVA) | kVA | 125 |
| Tasarım | 4 Pole, Brushless | |
| VOLTAJ | V | 400 |
| Faz | 3 | |
| Otomatik Voltaj Regülatörü | DSR | |
| Voltaj Regülasyonu | (+/-) | 1 |
| Yalıtım Sistemi | H | |
| Koruma Sınıfı | IP23 | |
| Güç Faktörü | 0.8 | |
| Alternatör Ağırlığı (Kg) | 370 | |
| Soğutma Havası (m³/dk) | m3 | 29.2 |

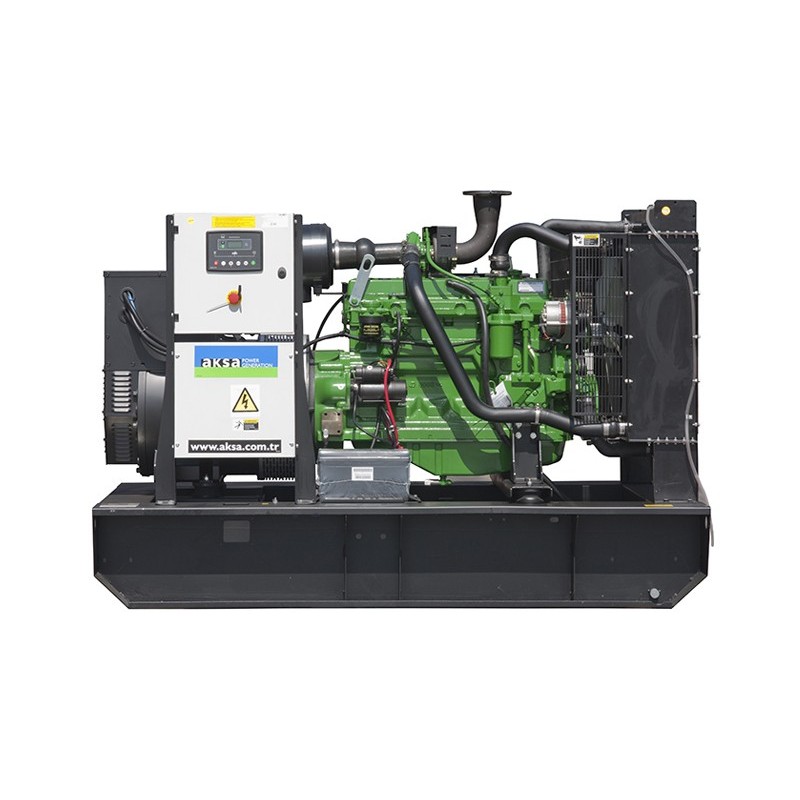

| Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|---|---|---|---|---|---|
 |
2300 | 1080 | 1618 | 340 | |

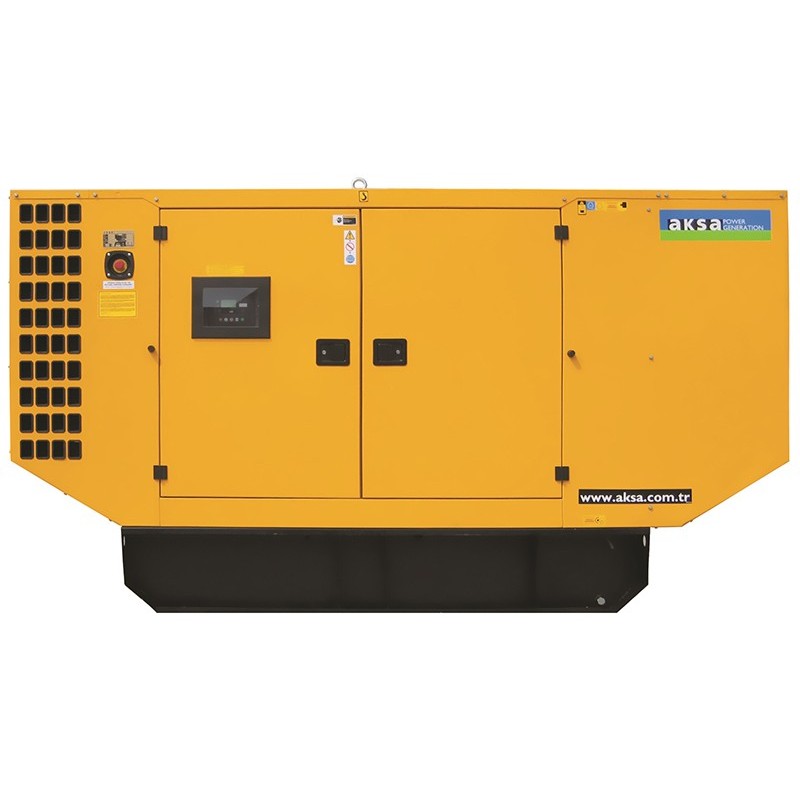

| Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
AK 49 |
1870 | 3402 | 1147 | 2007 | 340 |
-Su soğutmalı dizel motor
-Radyatör ve mekanik fan
-Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
-Elektrikli marş motoru ve şarj alternatörü
-Akü (kurşun asitli), kabloları ve sehpası
-Çelik şase ve titreşim önleyici takozlar
-Şaseye entegre yakıt tankı
-Esnek yakıt bağlantı hortumları
-Tek yataklı, ve H yalıtım sınıflı alternatör
-Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
-Elektronik akü şarj cihazı
-Kullanma ve montaj kılavuzu
Jeneratör Donanım Seçenekleri
-Radyatör ve mekanik fan
-Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
-Elektrikli marş motoru ve şarj alternatörü
-Akü (kurşun asitli), kabloları ve sehpası
-Çelik şase ve titreşim önleyici takozlar
-Şaseye entegre yakıt tankı
-Esnek yakıt bağlantı hortumları
-Tek yataklı, ve H yalıtım sınıflı alternatör
-Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
-Elektronik akü şarj cihazı
-Kullanma ve montaj kılavuzu
MOTOR
• Elektronik hız kontrol ünitesi
• Yakıt-su ayırıcı filtre
• Düşük su seviyesi alarmı
• Yağ ısıtıcısı
ALTERNATÖR
• Isıtıcı, rutubet önleyici
• Büyük güçte alternatör
• Çıkış şalteri
KONTROL PANOSU
• Uzaktan iletişim ve kontrol
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi
TRANSFER PANOSU
• Üç veya dört kutuplu transfer sistemi
• Üç veya dört kutuplu motorlu çıkış şalteri
YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Römorklar
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Çift cidarlı şasi
• Antifriz ve motor yağlama yağı (-30°C çevre sıcaklığı için)
• Akü anahtarı
• Elektronik hız kontrol ünitesi
• Yakıt-su ayırıcı filtre
• Düşük su seviyesi alarmı
• Yağ ısıtıcısı
ALTERNATÖR
• Isıtıcı, rutubet önleyici
• Büyük güçte alternatör
• Çıkış şalteri
KONTROL PANOSU
• Uzaktan iletişim ve kontrol
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi
TRANSFER PANOSU
• Üç veya dört kutuplu transfer sistemi
• Üç veya dört kutuplu motorlu çıkış şalteri
YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Römorklar
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Çift cidarlı şasi
• Antifriz ve motor yağlama yağı (-30°C çevre sıcaklığı için)
• Akü anahtarı
